A linha de perfis da Panatlântica atende a nova tendência do mercado de construção civil: a construção rápida e limpa.
- Com os perfis Panatlântica seu projeto torna-se mais resistente e econômico.
Nossos perfis são produzidos de acordo com as normas nacionais e dentro dos rigorosos padrões de qualidade.
Selecione o modelo de Chapa para saber mais:
Tipo U Simples
Utilizado na construção civil na fabricação de estruturas metálicas e na indústria metal-mecânica na fabricação de equipamentos industriais, de transporte, armazenagem, entre outros.
Produzido a partir de bobinas de aço finas a quente, nas qualidades comercial, estrutural CSN CIVIL 300 e conformados em perfiladeiras contínuas no comprimento padrão de 6.000mm ou no comprimento ideal para o seu projeto.
Propriedades mecânicas e Composição química do aço CSN ARQ CIVIL 300
| Propriedades Mecânicas | BQ | BG |
|---|---|---|
| Limite de escoamento (mín) | 300 Mpa | 300 Mpa |
| Limite de resistência (mín) | 400 Mpa | 400 Mpa |
| Alongamento (mín) | 25% (base 50) | 18% (base 200) |
| Dobramento 180° | 2e | 2e |
Fonte: Catálogos CSN.
Composição Química
| Carbono | 0,21% máx. |
| Manganês | 1,30% máx. |
| Fósforo | 0,030% máx. |
| Enxofre | 0,025% máx. |
| Silício | 0,35% máx. |
| Alumínio | 0,015 mín. |
Fonte: Catálogos CSN.
Características Dimensionais
| Espessura (mm) | Medidas (mm) | Peso (KG / Peça) |
||
|---|---|---|---|---|
| Aba | Base | Aba | ||
| 2,0 | 25 | 50 | 25 | 8,83 |
| 30 | 68 | 30 | 11,52 | |
| 40 | 75 | 40 | 14,11 | |
| 40 | 100 | 40 | 16,51 | |
| 50 | 100 | 50 | 18,44 | |
| 2,25 | 25 | 50 | 25 | 9,83 |
| 30 | 68 | 30 | 12,85 | |
| 40 | 75 | 40 | 15,77 | |
| 30 | 92 | 30 | 15,44 | |
| 40 | 100 | 40 | 18,47 | |
| 50 | 100 | 50 | 20,63 | |
| 2,65 | 25 | 50 | 25 | 11,38 |
| 30 | 68 | 30 | 14,93 | |
| 40 | 75 | 40 | 18,37 | |
| 30 | 92 | 30 | 17,99 | |
| 40 | 100 | 40 | 21,55 | |
| 50 | 100 | 50 | 24,09 | |
| 50 | 127 | 50 | 27,53 | |
| 50 | 150 | 50 | 30,45 | |
| 3,00 | 30 | 68 | 30 | 16,70 |
| 40 | 75 | 40 | 20,60 | |
| 40 | 100 | 40 | 24,20 | |
| 50 | 100 | 50 | 27,10 | |
| 50 | 127 | 50 | 30,96 | |
| 50 | 150 | 50 | 43,28 | |
| Comprimento padrão | 6000 mm | |||
Fonte: Catálogos CSN.
Nota: Demais características, conforme norma NBR 6355.
Demais características técnicas especiais, sob consulta.
*Para maiores informações consulte nosso departamento comercial ou representante mais próximo.
Tipo U Enrijecido
Utilizado em estruturas metálicas, principalmente na formação de pilares estruturais na construção civil.
Produzido a partir de bobinas de aço finas a quente, nas qualidades comercial, estruturalCSN CIVIL 300 e conformado em perfiladeira contínua no comprimento padrão de 6.000mmou no comprimento ideal para o seu projeto.
Características Dimensionais
| Espessura (mm) | Elemento enrijecedor | Aba | Base | Peso (KG / Peça) |
|---|---|---|---|---|
| 2,00 | 20 | 40 | 75 | 17,20 |
| 2,00 | 20 | 40 | 100 | 19,60 |
| 2,25 | 20 | 40 | 75 | 19,12 |
| 2,25 | 20 | 40 | 100 | 21,82 |
| 2,65 | 20 | 40 | 75 | 22,11 |
| 2,65 | 20 | 40 | 100 | 25,29 |
| Comprimeto | 6000 | |||
Fonte: Catálogos CSN.
Nota: Demais características, conforme norma NBR 6355.
Especial
Produzimos perfis especiais, formados a frio e segundo a norma técnica brasileira NBR 6355, mediante consulta enviada ao nosso departamento comercial.
Perfis com dimensões fora do padrão normal de mercado com aplicações específicas na construção civil ou na indústria. Confeccionados em aços de qualidade comercial ou estrutural resistente a corrosão atmosférica. Laminados a quente ou zincados.
Características Dimensionais (mm)
| Características | Mínimo | Máximo |
|---|---|---|
| Espessura | 1,50 | 9,50 |
| Comprimento | - | 6000,00 |
Fonte: Catálogos CSN.
Nota: Outras medidas sobre consulta.

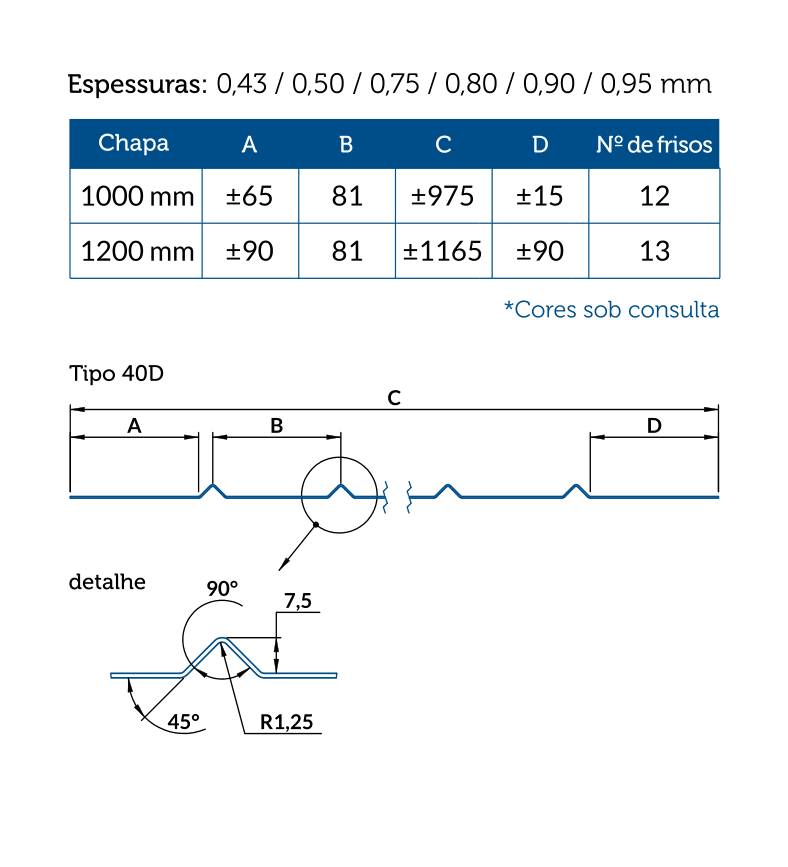

Em V (Tipo 40D)
Os perfis frisados são aplicados na fabricação de portões de contrapeso (portões de garagem), tapumes de obra, fechamentos laterais, carcaças de equipamentos, fachadas de prédios entre outras aplicações possíveis.
A Panatlântica produz os perfis frisadosem V, em diversas medidas e cores.
Padrão Usual
| Espessuras (mm) | Tipo de Material |
|---|---|
| 0,50 | Zincado / CSN Galvalume / Pré-Pintado |
| 0,75 | Fina frio |
| 0,80 | Zincado |
| 0,90 | Fina Frio |
Fonte: Catálogos CSN.
Especificações técnicas
| Chapa | A | B | C | D | Número de frisos |
|---|---|---|---|---|---|
| 1000 mm | 70 | 81 | 8X81 | 950 | 11 |
| 1200 mm | 84 | 81 | 10X81 | 1140 | 13 |
Fonte: Catálogos CSN.
*Para maiores informações consulte nosso departamento comercial ou representante mais próximo.

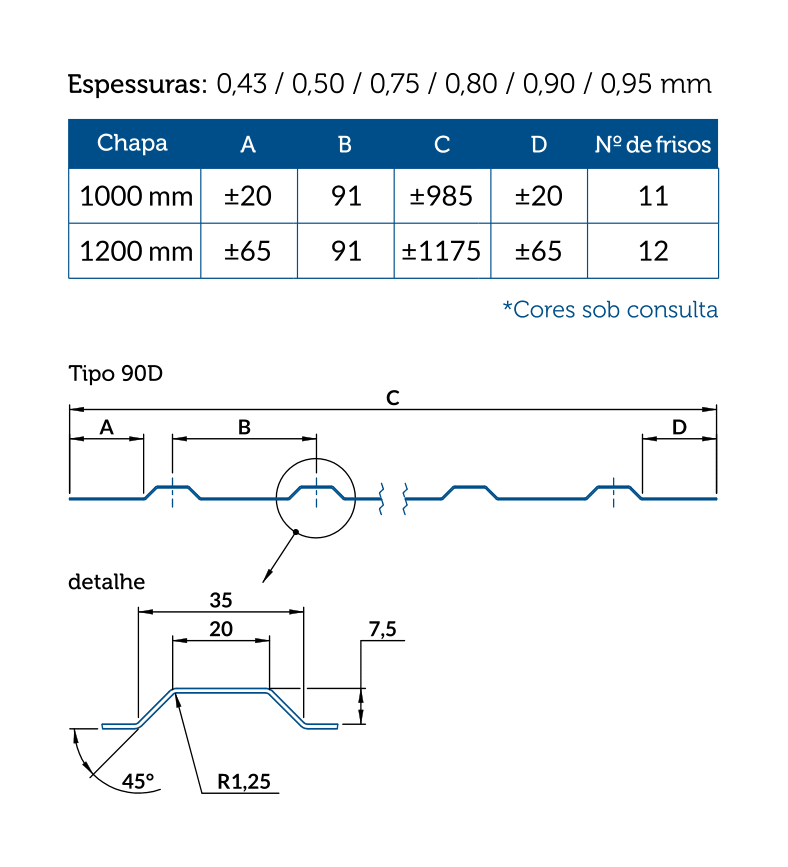

Trapezoidal ( Tipo 90D )
As chapas frisadas no modelo trapezoidal são uma exclusividade da Panatlântica e podem ser utilizados em portões de contrapeso (portões de garagem), tapumes de obras, fechamento laterais, carcaças de equipamentos e outros, apresentando um novo padrão de friso que pode dar mais elegância e sofisticação à sua obra ou produto.
A Panatlântica produz perfis frisados tipo trapezoidal, com exclusividade, em diversas medidas e cores.
Padrão Usual
| Espessuras (mm) | Tipo de Material |
|---|---|
| 0,50 | Zincado / CSN Galvalume / Pré-Pintado |
| 0,75 | Fina frio |
| 0,80 | Zincado |
| 0,90 | Fina Frio |
Fonte: Catálogos CSN.
Especificações técnicas
| Chapa | A | B | C | D | E | Números de frisos |
|---|---|---|---|---|---|---|
| 1000 mm | ˜60 | 91 | 91 | ˜938 | ˜42 | 10 |
| 1200 mm | ˜60 | 91 | 91 | ˜1125 | ˜45 | 12 |
Fonte: Catálogos CSN.
*Para maiores informações consulte nosso departamento comercial ou representante mais próximo.
